自1998年以來(lái)，我國(guó)政府分三批在全國(guó)各地新建和擴(kuò)建糧庫(kù)400多個(gè)，新建糧倉(cāng)倉(cāng)容約500億kg，其中高大平房倉(cāng)約占70％，淺圓倉(cāng)、鋼筋混凝立筒庫(kù)、樓房倉(cāng)合占3％。這些新倉(cāng)為改善我國(guó)倉(cāng)儲(chǔ)設(shè)備落后狀況，緩解糧食購(gòu)銷企業(yè)倉(cāng)容緊張局面，功不可沒。
　　由于占新建倉(cāng)70％的高大平房倉(cāng)系我國(guó)首次選用的倉(cāng)型；安全儲(chǔ)糧問(wèn)題尚無(wú)完整的實(shí)踐經(jīng)驗(yàn)，也無(wú)成形的可借鑒的儲(chǔ)糧技術(shù)規(guī)范，糧倉(cāng)設(shè)計(jì)人員在設(shè)計(jì)時(shí)從土建角度考慮較多，對(duì)糧倉(cāng)的儲(chǔ)糧功能考慮較少，對(duì)新倉(cāng)擬采用的新儲(chǔ)糧技術(shù)考慮更少，因此，新建高大平房倉(cāng)普遍出現(xiàn)倉(cāng)頂隔熱性差，倉(cāng)頂、倉(cāng)墻、門窗氣密性差的問(wèn)題。為了改善倉(cāng)房的隔熱性和氣密性，使四項(xiàng)新儲(chǔ)糧技術(shù)能順利地在新倉(cāng)中推廣應(yīng)用，各庫(kù)不得不對(duì)新倉(cāng)進(jìn)行隔熱和氣密性改造，經(jīng)過(guò)3a多的努力，相當(dāng)數(shù)量的高大平房倉(cāng)已改造完畢，想出了不少好的辦法和好的措施，為此筆者較為系統(tǒng)地收集一些資料進(jìn)行分析和總結(jié)，綜述成此文，供參考。

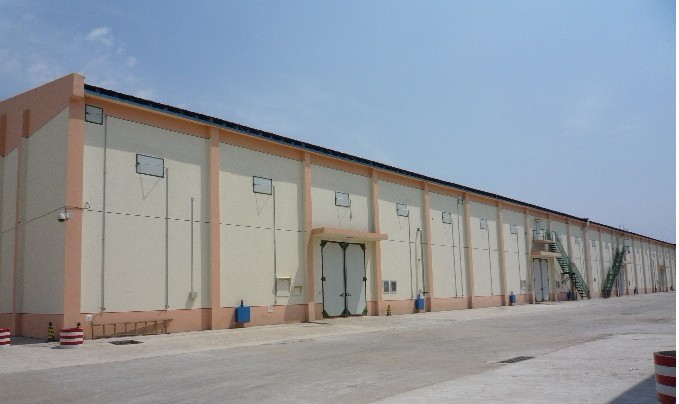

      1　高大平房倉(cāng)的隔熱
      1.1　高大平房倉(cāng)倉(cāng)頂結(jié)構(gòu)與隔熱性的關(guān)系
　　倉(cāng)房的外圍結(jié)構(gòu)，特別是房式倉(cāng)的屋面是外界熱量傳入倉(cāng)內(nèi)的主要途徑。據(jù)有關(guān)文獻(xiàn)報(bào)道，倉(cāng)頂傳入的熱量比墻身大16倍，370mm厚倉(cāng)墻傳入的熱量為9.84kJ／h·m2，平房倉(cāng)倉(cāng)頂（瓦）傳入的熱量為159.7kJ／h·m2 ，而且倉(cāng)頂?shù)谋砻娣e一般要比倉(cāng)墻大1.4倍左右。高大平房倉(cāng)中有一部分為彩板鋼頂，這種屋頂?shù)膶?dǎo)熱性更強(qiáng)，向倉(cāng)內(nèi)輻射的熱量也會(huì)更多，因此國(guó)家糧食儲(chǔ)備局倉(cāng)儲(chǔ)司曾明確規(guī)定，對(duì)彩板鋼頂?shù)母叽笃椒總}(cāng)在未加隔熱層前，不宜作為長(zhǎng)期儲(chǔ)備的糧倉(cāng)。
      1.2　倉(cāng)房的隔熱性與低溫儲(chǔ)糧技術(shù)的實(shí)施密切相關(guān)
　　眾所周知低溫儲(chǔ)糧無(wú)論是對(duì)保持儲(chǔ)糧品質(zhì)還是有效控制有害生物對(duì)糧食的危害都是行之有效的措施，在當(dāng)前推廣的綠色儲(chǔ)糧工程中低溫儲(chǔ)糧技術(shù)為首選的方法。高大平房倉(cāng)中采用低溫儲(chǔ)糧技術(shù)，首先要對(duì)倉(cāng)房進(jìn)行隔熱處理。因?yàn)闄C(jī)械制冷低溫儲(chǔ)備時(shí)所需的制冷費(fèi)，有80％～35％左右是維護(hù)結(jié)構(gòu)耗冷量所需。如果倉(cāng)房維護(hù)結(jié)構(gòu)的隔熱性差，為了維持糧溫、倉(cāng)溫的低溫及穩(wěn)定性，將會(huì)延長(zhǎng)制冷機(jī)組的運(yùn)行及開機(jī)次數(shù)，使糧食的保管費(fèi)用上升 因此只要加強(qiáng)糧倉(cāng)的隔熱性，就可明顯降低機(jī)械制冷低溫儲(chǔ)糧時(shí)的費(fèi)用。
      1.3　隔熱材料與隔熱效果的關(guān)系
　　通常把導(dǎo)熱系數(shù)＜0.23W／m·度，容重＜1000kg／m3 的建筑材料稱為隔熱材料或保溫材料。一般低溫庫(kù)中使用的隔熱材料其導(dǎo)熱系數(shù)應(yīng)在0.024～0.14w／m·度之間，容重小的材料內(nèi)部孔隙多，入值小，隔熱性能好，所以隔熱材料的容重也可在一定程度上說(shuō)明其隔熱性，如膨脹珍珠巖容重為300kg／m3 時(shí)，入為0.12W／m·度，而容重為90kg/m3時(shí)，入為0.045W／m·度。隔熱性能好的材料多為孔隙多、密度小的輕質(zhì)材料。
　　隔熱材料還應(yīng)不易燃燒或可自燃，聚苯乙烯泡沫塑料具有較好的耐火性、安全性，因此在低溫糧庫(kù)的隔熱材料中較多使用此材料。另外糧倉(cāng)隔熱材料，尤其是倉(cāng)頂隔熱材料應(yīng)具有較強(qiáng)的機(jī)械強(qiáng)度和一定的憎水性，且不易霉?fàn)€，無(wú)毒安全，價(jià)格便宜易購(gòu)，施工方便。
　　目前我國(guó)糧庫(kù)常用的低溫隔熱材料主要有消毒礱糠、膨脹珍珠巖、膨脹蛭石、聚苯乙烯泡沫塑料、硬質(zhì)聚氨酯泡沫塑料、鋁箔波紋紙板。其中消毒礱糠、膨脹珍珠巖、聚苯乙烯泡沫塑料、鋁箔波紋紙板價(jià)格比較低，為更多糧庫(kù)采用。
      1.4　屋頂隔熱結(jié)構(gòu)
　　低溫糧庫(kù)的屋頂隔熱結(jié)構(gòu)最常見的有直貼式和閣樓式。
　　直貼式。在原有倉(cāng)頂?shù)幕A(chǔ)上直接將防潮層和隔熱層粘貼或連接固定上去，因通常倉(cāng)庫(kù)屋頂均具備防潮層，所以一般只將隔熱材料固定在倉(cāng)頂內(nèi)表面即可，工程量較小，如果選用板型隔熱材料如聚苯乙烯泡沫塑料，則施工更方便。
　　閣樓式。利用閣樓使屋頂與倉(cāng)房隔開，并且兩者之間留有空氣隔熱層。這樣進(jìn)一步降低了由于倉(cāng)外溫度影響和太陽(yáng)輻射進(jìn)入倉(cāng)內(nèi)的熱量，提高了隔熱效果。閣樓式是目前倉(cāng)房隔熱改造常采用的形式，且隔熱效果優(yōu)于直貼式。
      1.5　倉(cāng)頂隔熱改造的實(shí)例
　　北京中谷潤(rùn)糧技術(shù)開發(fā)有限責(zé)任公司與國(guó)家糧食局天津武清直屬庫(kù)共同對(duì)高大平房倉(cāng)倉(cāng)頂進(jìn)行隔熱處理，采用低溫儲(chǔ)糧效果良好。
　　供試倉(cāng)長(zhǎng)42m，寬36m，檐高9.5m，背高12m，裝糧高度7.5m，倉(cāng)頂為巖棉夾芯金屬彩色復(fù)合板，卷邊扣壓，用螺釘堅(jiān)固。將倉(cāng)頂表面塵土擦去，對(duì)銹斑進(jìn)行去銹，再涂刷熱反射涂料。涂刷厚度0.12mm，涂刷要均勻，涂刷2次。
　　對(duì)于熱反射涂料的熱反射作用，外溫越高，太陽(yáng)光越強(qiáng)時(shí)，其反射的作用越明顯。當(dāng)對(duì)照倉(cāng)倉(cāng)頂?shù)谋砻?a >溫度達(dá)到70℃左右時(shí)，試驗(yàn)倉(cāng)倉(cāng)頂表面溫度只有45℃，比對(duì)照倉(cāng)低了25℃，同時(shí)倉(cāng)溫也比對(duì)照倉(cāng)低了將近3℃，減少了太陽(yáng)對(duì)倉(cāng)房的熱傳遞。
　　四川達(dá)川直屬庫(kù)和內(nèi)江陵家直屬庫(kù)采用雙頂隔熱法，外頂為拱型頂，內(nèi)頂為平頂，兩頂之間最高相隔近lm，屋頂還采用新型防水材料APP，隔熱效果良好，在外溫達(dá) 37～38℃，倉(cāng)內(nèi)糧溫僅28℃。
　　中央儲(chǔ)備糧新津直屬庫(kù)曾對(duì)兩種高大平房倉(cāng)屋頂進(jìn)行隔熱效果試驗(yàn)，試驗(yàn)結(jié)果：彩鋼板平房倉(cāng)屋頂極易吸熱，有必要用反光隔熱涂料或作刷白處理。在拱板平房倉(cāng)中應(yīng)該采用聚胺酯泡沫等隔熱效果好的材料作隔熱層，并且以覆蓋整個(gè)屋頂為佳。
　　中央儲(chǔ)備糧嘉興直屬庫(kù)對(duì)高大平房倉(cāng)倉(cāng)頂改造，采用在倉(cāng)頂拱板之間噴涂4cm厚的聚氨酯泡沫，并在拱板下面放置3cm厚的珍珠巖板，隔熱效果明顯提高。中央儲(chǔ)備糧宿遷直屬庫(kù)為了使新建倉(cāng)隔熱密閉性能增強(qiáng)，在倉(cāng)頂板上鋪壓30～40cm厚的消毒礱糠或膨脹珍珠巖，隔熱效果良好。
　　安徽合肥機(jī)械化糧庫(kù)為加強(qiáng)倉(cāng)頂密閉和保溫隔熱效果，采用噴涂聚氨酯3cm在彩鋼板上，另加泡沫板作保溫層，并發(fā)現(xiàn)如單獨(dú)使用聚氨酯，厚度應(yīng)在在5cm以上，效果才好。倉(cāng)頂隔熱，可用發(fā)泡聚氨酯涂布，厚度4cm效果良好，對(duì)屋面與墻體的連接縫，如縫隙剔成“V”型，并清理縫隙中的松散混凝土、碎屑粉塵，然后用膩?zhàn)訉h(huán)氧膠泥用力壓實(shí)，當(dāng)固化干燥后進(jìn)行涂料粘貼無(wú)紗布。對(duì)倉(cāng)頂隔熱還可采取雙倉(cāng)頂隔熱法，外頂為拱型倉(cāng)板的倉(cāng)，可增設(shè)內(nèi)頂，兩頂之間最低點(diǎn)相隔為lm，這樣當(dāng)外溫達(dá)到37～38℃時(shí)，倉(cāng)內(nèi)糧溫可保持在28℃左右。
　　房式倉(cāng)屋面增設(shè)隔熱層。鄒盛亞等對(duì)采用通常的架空隔熱板方法提出看法，認(rèn)為該方法增加荷載較大，所以結(jié)構(gòu)安全上存在問(wèn)題。采用膨脹珍珠巖粉隔熱層，雖然增加荷載較小，但造價(jià)偏高，如大面積采用珍珠巖板作保護(hù)層又易產(chǎn)生裂縫，亦易被水侵蝕，既不經(jīng)濟(jì)，隔熱效果也不能持久。如采用石棉瓦架空隔熱層，其增加的荷載不大，造價(jià)也明顯低于珍珠巖板（石棉板22元／m2 ，珍珠巖板28元／m2）且取材容易，維修方便，既能隔熱，又利防水，在結(jié)構(gòu)受力允許情況下，宜優(yōu)先采用。
　　石棉瓦架空隔熱層的使用方法：先對(duì)倉(cāng)房架空高度變化、構(gòu)造處理及結(jié)構(gòu)安全措施等進(jìn)行研究，在施工前，對(duì)組合屋架質(zhì)量，特別是下弦焊接質(zhì)量進(jìn)行認(rèn)真的檢查和加固補(bǔ)強(qiáng)，在施工中，為盡量減少組合屋架上弦部位增設(shè)的120mm厚磚砌體體積，采用了檐口處高220mm，屋背處高450mm的變化高度，使隔熱層中產(chǎn)生“抽風(fēng)”效果，加快隔熱層中的空氣流通。既減少磚砌體體積，減少了屋架上增加的荷載，又滿足了隔熱要求，同時(shí)，還增大了石棉瓦屋面的坡度，有利于排水，避免屋面滲漏。
　　經(jīng)改頂后的倉(cāng)房，在8月份，改頂倉(cāng)倉(cāng)溫35～36℃，未改頂倉(cāng)的倉(cāng)溫48～49℃。改頂倉(cāng)的糧溫31～32℃，未改頂倉(cāng)的糧溫38～39℃。改頂后倉(cāng)溫低12℃左右，上層糧溫低7℃。經(jīng)3a使用觀察，由于屋面增設(shè)隔熱層，原屋面防水層得到保護(hù)，屋面部分滲漏基本消除，延長(zhǎng)了防水層的使用壽命。
　　泡沫板吊頂隔熱效果：湖南省冷水灘虎巖國(guó)家糧食儲(chǔ)備庫(kù)，曾用泡沫板吊頂及封窗，隔斷了熱量從屋面及窗戶傳人。經(jīng)處理的3個(gè)倉(cāng)l～8月份倉(cāng)溫僅上升18～19℃，而未吊頂?shù)膶?duì)照倉(cāng)倉(cāng)溫上升26～28℃，8月份吊頂倉(cāng)倉(cāng)溫平均為27℃，而未吊項(xiàng)的倉(cāng)溫為33℃，吊頂倉(cāng)糧溫分別上升13.3℃，而未吊頂?shù)募Z溫平均上升18.3℃，吊頂倉(cāng)儲(chǔ)藏稻谷la后發(fā)芽率為80％，而未吊頂稻谷發(fā)芽率為69.5％，吊頂倉(cāng)稻谷發(fā)芽率比未吊頂倉(cāng)高出10.5％。
　　氣調(diào)倉(cāng)隔熱措施：中央儲(chǔ)備糧綿陽(yáng)直屬庫(kù)對(duì)氣調(diào)倉(cāng)屋面及墻體增加隔熱措施，要求屋面K值≤0.5w／m2·K，墻體K值≤1.27W／m2·K，在屋面增加硬質(zhì)隔熱層，采用50mm厚現(xiàn)場(chǎng)發(fā)泡聚氨酯作保溫材料，并再在其面上作一層保護(hù)層，以增強(qiáng)倉(cāng)房的隔熱性能、防水性，并延長(zhǎng)其使用壽命，墻身采用620mm厚空心磚墻。
　　江西省撫州地區(qū)糧食局萬(wàn)拯群介紹：對(duì)現(xiàn)有倉(cāng)房的隔熱可采取“雙頂”，即在屋頂下面再吊裝一層鋼板網(wǎng)頂棚，形成屋面隔熱層。其結(jié)構(gòu)工序自上而下為：吊裝木骨架—→釘牢鋼板網(wǎng)—→抹勻混合砂—→粉刷紙筋灰。此種頂棚牢固耐用，抗負(fù)壓性強(qiáng)，具有較好的防滲漏、氣密、隔熱等性能。注意屋頂與吊棚之間的間距≥于60cm，若條件允許，最好在吊棚上面鋪40cm厚的消毒稻殼等隔熱材料，則隔熱效果更佳。如頂棚為水平形或馬鞍形，最好還應(yīng)在頂兩頭山墻尖角部位安裝排氣扇，或通風(fēng)百葉窗，有利于冷氣轉(zhuǎn)換，降低倉(cāng)溫，經(jīng)江西宜黃和山東濰坊等地實(shí)踐，“雙頂倉(cāng)”糧溫比非雙頂倉(cāng)低4～6℃，同時(shí)對(duì)屋面盡可能用白水泥灰漿刷白，以利反射降溫。
　　雙門和雙窗：即在倉(cāng)門和擋糧板之間安裝活動(dòng)框架塑料門，并在擋糧板上嵌入塑料薄膜，形成雙門四道隔熱層。雙窗即適當(dāng)加寬窗戶，增設(shè)外向窗，并將排風(fēng)扇安裝在內(nèi)外窗之間，在內(nèi)窗四沿推行凹槽嵌膜，使之形成雙窗三道隔熱層。
      2　高大平房倉(cāng)的氣密性
      2.1　新建平房倉(cāng)氣密性差，影響新儲(chǔ)糧技術(shù)推廣
　　我國(guó)有關(guān)規(guī)程規(guī)定新建高大平房倉(cāng)壓力從500Pa降到250Pa時(shí)半衰期應(yīng)≥40s，這標(biāo)準(zhǔn)遠(yuǎn)低于發(fā)達(dá)國(guó)家的標(biāo)準(zhǔn)。實(shí)踐證明，該標(biāo)準(zhǔn)不能滿足科學(xué)儲(chǔ)糧對(duì)倉(cāng)房的要求。然而即使如此我國(guó)新建高大平房倉(cāng)中有相當(dāng)數(shù)量的倉(cāng)房氣密性仍不達(dá)標(biāo)。
　　遼寧省糧科所曾對(duì)該省14個(gè)糧庫(kù)的73個(gè)新建高大平房倉(cāng)（共計(jì)105個(gè)廒間）的氣密性進(jìn)行了測(cè)試并進(jìn)行分析，測(cè)試結(jié)果是當(dāng)對(duì)門窗不用塑料布密封處理時(shí)大部分倉(cāng)房達(dá)不到《磷化氫環(huán)流熏蒸技術(shù)規(guī)程》中規(guī)定的“倉(cāng)內(nèi)壓力由500Pa下降到250Pa的半衰期，平房倉(cāng)不低于40s的要求，甚至有的倉(cāng)房倉(cāng)內(nèi)壓力不能升高到500Pa，原因是壓力使倉(cāng)房門窗產(chǎn)生一定縫隙，造成倉(cāng)內(nèi)氣體大量外泄所致，因此在門窗內(nèi)部設(shè)有塑料槽并用塑料布密封，對(duì)倉(cāng)房氣密性尤為重要。
　　有的糧庫(kù)倉(cāng)房的梁、柱與屋向板縫連接處漏氣，導(dǎo)致倉(cāng)房氣密性達(dá)不到要求；有的倉(cāng)房是機(jī)械通風(fēng)密封不好，原因是盲板被螺栓緊固變形，膠墊厚度不足（不是整體膠墊）。將盲板加厚或加固，將膠墊加厚并制作成整體墊片后，即可解決機(jī)械通風(fēng)口漏氣問(wèn)題；各種管道和孔洞漏氣，如磷化氫檢測(cè)管，檢溫電纜管、照明電纜管和大氣溫度檢測(cè)電纜管等。原因是這些設(shè)施施工單位各不相同，施工時(shí)容易忽略倉(cāng)房密封問(wèn)題。
　　中央儲(chǔ)備糧武漢管理分公司熊鶴鳴等報(bào)道，通過(guò)對(duì)新建倉(cāng)裝糧的儲(chǔ)藏實(shí)踐觀察，發(fā)現(xiàn)倉(cāng)房存在氣密性較低，保溫性不強(qiáng)等問(wèn)題，氣密性低則勢(shì)必影響熏蒸效果，藥物濃度不能持久，補(bǔ)藥次數(shù)增加；而保溫性不強(qiáng)則造成機(jī)械通風(fēng)、谷物冷卻機(jī)降溫的不利，根據(jù)谷物冷卻機(jī)降溫儲(chǔ)糧的各項(xiàng)數(shù)據(jù)表明：冷卻機(jī)強(qiáng)大的降溫功能可將倉(cāng)庫(kù)溫度下降到準(zhǔn)低溫水平，但停機(jī)若干小時(shí)后，溫度會(huì)出現(xiàn)反彈，迅速回升，造成降溫成本大、效果差等問(wèn)題。其原因主要是倉(cāng)庫(kù)屋頂?shù)母魺釋釉O(shè)置及門窗密閉達(dá)不到儲(chǔ)糧技術(shù)要求，因此，改進(jìn)門窗、屋頂施工設(shè)計(jì)，改善倉(cāng)房的密閉、保溫性，保證儲(chǔ)糧技術(shù)的有效和低成本運(yùn)作是當(dāng)前必須解決的問(wèn)題。
      2.2　倉(cāng)房氣密性是氣調(diào)儲(chǔ)糧及環(huán)流熏蒸的關(guān)鍵
　　氣調(diào)儲(chǔ)糧技術(shù)為不少國(guó)家所采用，我國(guó)近年來(lái)也逐步推廣，因?yàn)榇思夹g(shù)可避免應(yīng)用化學(xué)藥劑，減少儲(chǔ)糧的污染。氣調(diào)儲(chǔ)糧技術(shù)主要是改變空氣中CO2、N2、O2 濃度來(lái)控制儲(chǔ)糧害蟲和真菌的繁殖直至達(dá)到殺蟲抑菌的效果。據(jù)專家們介紹糧堆氧氣濃度降到2％左右或二氧化碳增加到40％時(shí)，儲(chǔ)糧中的真菌就能得到有效抑制，儲(chǔ)糧害蟲也會(huì)很快死亡，并能較好地保持儲(chǔ)糧品質(zhì)。
　　對(duì)蟲糧的熏蒸，倉(cāng)房的氣密性尤為重要。氣密性差的倉(cāng)房，熏蒸劑在未達(dá)到要求的密閉時(shí)間前就大量泄露，導(dǎo)致害蟲未致死而產(chǎn)生抗藥性，倉(cāng)房周圍因毒氣泄漏，而造成因環(huán)境污染對(duì)人類健康構(gòu)成危脅，因此倉(cāng)房密閉事關(guān)重大。
      2.3　倉(cāng)房密閉性能指標(biāo)
　　倉(cāng)房密閉處理質(zhì)量應(yīng)達(dá)到堅(jiān)固耐久、不漏氣、不開裂，外觀光潔、平整、無(wú)裂紋、無(wú)皺、無(wú)脫皮、密閉所在部位與原平房倉(cāng)各部位于糧面應(yīng)協(xié)調(diào)統(tǒng)一，盡可能不出現(xiàn)明顯痕跡。
　　密閉處理材料以固邦中性粘膠、密封膠、塑料布、無(wú)紡布、丙酮。
　　門窗通風(fēng)口等的處理：
　　門：在擋糧板與門之間采用塑料薄膜密封。注意塑料薄膜應(yīng)保持適度松弛，在充氣時(shí)塑料薄膜與門貼緊，使壓力傳于門上，保證塑料薄膜不會(huì)因受力而破裂。如果塑料薄膜繃得過(guò)緊，在測(cè)試壓力條件下，塑料薄膜常常發(fā)生破裂泄壓現(xiàn)象，因此需要特別注意。
　　窗：利用原設(shè)計(jì)密封槽用塑料薄膜進(jìn)行密閉處理，塑料薄膜保持適度松弛，在充氣過(guò)程中，使塑料薄膜貼緊防雀網(wǎng)，使壓力傳于防雀網(wǎng)上，確保塑料薄膜不受損壞。
　　機(jī)械通風(fēng)口、管道口：將鋼板與機(jī)械通風(fēng)口用螺栓連接，中間加密封墊，所有接縫處用密封膠嵌縫，其中留一個(gè)口做測(cè)壓檢測(cè)孔；機(jī)械通風(fēng)口裝有密封門的，保證密封門周圍不漏氣。
　　軸流風(fēng)機(jī)口：采用臨時(shí)密封措施處理，風(fēng)機(jī)口四周裝有密封槽，然后用塑料薄膜壓人密封槽進(jìn)行氣密性處理。
　　墻角與地面連接處、屋面板與墻體連接處：用丙酮、固邦中性粘膠、無(wú)紡布等材料、采用二布三涂氣密性處理。
　　屋面板板縫處：板縫嵌5mm密封膠，然后用丙酮、固邦中性粘膠、無(wú)紡布等材料，采用二布三涂氣密性處理。
　　地墻裂縫，其他部位如燈口、電纜進(jìn)線口等薄弱部位，用密封膠嵌縫，做氣密性處理。
      2.4　國(guó)外采用的密封系統(tǒng)
　　通常國(guó)外糧倉(cāng)外墻為丙烯酸樹脂充填劑作為底漆，上面噴涂一層白色，熱反射的丙烯酸乳膠。如澳大利亞克羅米林化學(xué)公司生產(chǎn)的賽路佛萊克（silofex）用于面層噴涂，是具有屈伸適應(yīng)性及持久性的倉(cāng)頂、外墻、簡(jiǎn)倉(cāng)壁密封劑，易于噴涂，極易收縮，具良好的氣密與防水性；倉(cāng)內(nèi)密封層、天花板使用彈性聚合物水泥，接縫處使用丙烯酸膠漿水泥，體積比例為1∶2∶1的水泥、砂、丙烯酸樹脂分散劑組成的糊狀膠漿，墻壁使用瀝青—橡膠作底層，加一層氯丁橡膠涂膜，這類密封劑在噴涂完畢、膠液固化，即可應(yīng)用。具有密封、防水、防潮、防漏氣的性能，與糧食直接接觸，無(wú)不良影響。
      2.5　倉(cāng)房密封劑的噴涂料
　　密封層：倉(cāng)墻、地墻采用石灰、水泥、砂漿作基層后，再粘貼0.14mm聚乙烯薄膜一層，或采用石灰漿、油毛氈、粘貼紗紙，再涂刷酚醛清漆或“701”膠。很大程度上改進(jìn)了倉(cāng)庫(kù)的氣密性。
　　倉(cāng)房門、窗及通風(fēng)道密封可采用硅酮橡膠、聚氯乙烯帶及聚氨酯泡沫加以復(fù)蓋和嵌縫，或用聚氯乙烯與丙烯酸結(jié)合起來(lái)密封倉(cāng)門及管道，阻止倉(cāng)房氣體的泄漏。
      2.6　密封倉(cāng)房泄漏檢測(cè)方法
　　煙霧試驗(yàn)：適用于15t以下的小型糧倉(cāng)。
　　追蹤氣體系列：用氣體測(cè)試管檢測(cè)。
　　音頻檢測(cè)：用音頻放大器檢測(cè)。
　　溫度記錄器：在200Pa的壓力變化范圍內(nèi)檢測(cè)漏洞，氣體流失以周圍及內(nèi)部的溫度及壓力為變量的函數(shù)來(lái)描述。
　　熒光粉檢測(cè)：在一定壓力下熒光粉粉末在泄漏處可見發(fā)光。
　　皂沫檢測(cè)：用2％濃度的洗滌劑噴射不密封的表面，稍加壓力（200Pa），漏氣處將出現(xiàn)抱沫，能檢測(cè)出涂層的缺陷。
　　以上幾種方法中以皂沫檢測(cè)法應(yīng)用最有成效且使用簡(jiǎn)便。
      2.7　氣調(diào)倉(cāng)氣密性措施實(shí)例
　　中央儲(chǔ)備糧綿陽(yáng)直屬庫(kù)氣調(diào)倉(cāng)為2棟24m跨度，96m長(zhǎng)的雙廒間鋼筋混凝土拱板屋架平房倉(cāng)、倉(cāng)高7.8m，設(shè)計(jì)倉(cāng)容0.18億kg；圍護(hù)結(jié)構(gòu)為620mm厚空心磚墻。
　　倉(cāng)房?jī)?nèi)墻面涂刷（涂）氣密涂料，采用聚酰胺環(huán)氧樹脂涂料作氣密涂料，施工前將涂料充分?jǐn)嚢杈鶆?。涂布方法為涂?遍，第一層宜用較稀釋涂料涂刷，便于墻體吸附，第二層可用較厚稠涂料涂刷，以增加密封層厚度，加強(qiáng)其氣密性。每層涂料厚薄均勻，用量達(dá)到≥0.5kg/m2，厚度0.5mm，玻纖布層≥0.8mm，涂刷中要求每次涂刷時(shí)間間隔以漆面干燥不粘手為宜，涂刷后應(yīng)仔細(xì)檢查涂刷面，要求涂料均勻粘附在倉(cāng)壁上，無(wú)氣泡，干燥成膜后無(wú)裂痕，無(wú)孔眼。
　　倉(cāng)壁與倉(cāng)頂、地坪和墻身及其連接處的密封處理：倉(cāng)壁與倉(cāng)頂連接處采用聚氨酯涂料與聚酯纖維無(wú)紡布或玻纖布進(jìn)行密封處理，在密封涂布前先用聚氨酯泡沫或嵌縫膠等將較寬縫隙填充，再將各交接處做成R150mm弧形，采用二布三涂進(jìn)行密封處理，并對(duì)裂縫、氣泡、砂眼進(jìn)行修補(bǔ)處理，達(dá)到密封要求。
　　采用專業(yè)廠家生產(chǎn)的特別氣密保溫門窗及氣密保溫通風(fēng)筒，安裝時(shí)框架采用預(yù)埋形式，并與墻體的連接處密封嚴(yán)實(shí)。
　　增加氣密接縫膠：由于現(xiàn)有的拱板做法是拱板之間留有約1cm寬、18cm深的縫隙，并會(huì)隨著鋼筋混凝土的正常變形而變化，這是影響倉(cāng)房氣密性的重要因素之一，因此需對(duì)此進(jìn)行密封處理。具體做法為：在每品拱板下弦的縫隙中灌入符合要求的含膨脹水泥的水漿，再用PH-T彈性環(huán)氧樹酯接縫膠和嵌縫油膏從縫隙頂部澆灌，以起到密封效果和防止由于房屋變形而引起的漏氣；在每品拱板下弦的底部，即倉(cāng)頂，采用二布三層填實(shí)縫隙。為提高抗拉延展率和衛(wèi)生要求，施工中采用無(wú)紡布或玻纖布作加勁層，按倉(cāng)內(nèi)墻做法涂刷氣密膠。
　　增加氣密密封膠：在糧倉(cāng)糧食進(jìn)出口、通風(fēng)管道口、軸流風(fēng)機(jī)口、檢修口CO2、工藝供氣孔、糧情檢測(cè)電源管線、供電管線及各工藝電源管線等通道口處，采用高耐候氣密膠進(jìn)行密封。
      2.8　采用環(huán)流熏蒸的高大平倉(cāng)密封實(shí)例
　　四川滬州國(guó)家糧食儲(chǔ)備庫(kù)高大平房倉(cāng)倉(cāng)門密封處理是在門框中緊貼擋糧板外側(cè)增設(shè)薄膜密封內(nèi)框，可用40mm×40mm的木枋釘在門框上，再釘上槽管和轉(zhuǎn)角（槽口面向倉(cāng)外便于操作），木枋與門框之間的縫和槽管與木枋之間的縫用牛膠石膏等材料密封，待干后壓人薄膜密封。
　　窗的處理，可在內(nèi)墻框沿上增設(shè)槽管密封框，用“反壓法”將薄膜壓人模管中，可多次重復(fù)使用；在外墻一側(cè)安裝不銹鋼防鼠網(wǎng)的鋁合金玻璃推拉窗：在窗子的中間設(shè)置活動(dòng)的隔熱泡沫塑料板。
　　對(duì)于散裝糧倉(cāng)，僅靠密封門窗要想獲得很好的環(huán)流熏蒸效果是較難的，一般要配合糧堆薄膜密閉，采用塑料薄膜密封糧面的“膜下環(huán)流熏蒸系統(tǒng)”，熏蒸效果將大大提高。
