小型滾筒谷物烘干機的研制（二）

來源：環球糧機網發布時間：2015-06-14 21:26:50

2    轉筒式烘干機的設計
2.1  機架

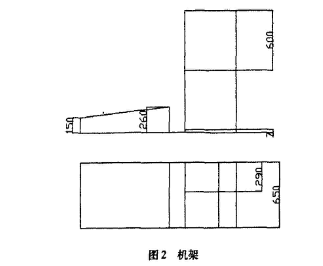

    為方便用戶，機架設計為車駕式，可框在地排車的下盤上。運輸時，利用工作臺的兩個支撐桿作車把駕駛。工作時，支撐桿傾斜放置支撐工作臺，使用起來非常方便。車駕由矩形鋼管（40mm*60mm）焊制而成，用于安裝和支撐滾筒等，其結構如圖2所示。
機架

2.2  滾筒直徑及軸向長度的確定
所設計的干燥機一次可干燥100kg玉米或小麥，初定滾筒軸向長度1.5m。玉米的容重為750~850kg/m³，小麥的容量為700~850 kg/m³，取容重的平均值為800 kg/m³，則100kg種子的容積為0.125m³。滾筒中種子的容積占滾筒總?cè)莘e的20%，則
0.125/πR²=0.2
式中  R是滾筒的半徑，R=0.48m,取R=0.5m
