在山東及河南省，玉米在收獲時水分一般達到32%以上，對谷物烘干機的技術性能要求很高，一般干燥降水幅度往往要求達到18%以上。以往解決此類高水分玉米干燥的方法主要有多塔串聯、二次干燥或高溫強制干燥。多塔串聯制造成本高，占地面積大，能耗高；二次干燥工序復雜，人力機械浪費大；高溫強制干燥保證不了烘干后糧食的品質。通過對以上干燥方法及設備的研究分析，合理地計算和機構配置，設計了一種小型谷物烘干機。該機采用滾筒式干燥機的結構、熱風對流式的干燥方法以及間歇式谷物干燥的工作方式，具有結構簡單、使用方便以及干燥速度快等優點。
1 轉筒式干燥機的結構及工作原理
1.1 結構

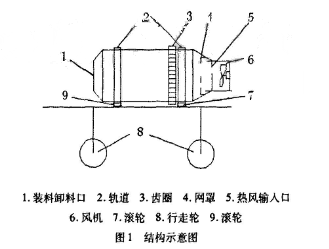

滾筒由1.5mm厚的不銹鋼板加工而成（如圖1所示），兩端呈錐狀并留有圓形孔。圓孔1作為裝料和卸料口，圓孔2作為熱風輸入口，風機安裝在一個直徑較小的圓筒中。此圓筒插入到滾筒的圓孔約3cm，在滾筒的圓孔2內部安裝一圓形不銹鋼網罩，防止?jié)L筒回轉時谷物散落進裝有風機的圓筒，同時又保證了熱風能吹進滾筒。
1.2 工作原理
工作時，滾筒順時針回轉（進料時滾筒順時針旋轉），但裝有風機的圓筒不旋轉。滾筒外側正中安裝有圓環形齒圈，與滾筒焊為一體，它被小齒輪驅動用于帶動滾筒回轉。在滾筒外側的兩端安裝有鋼圈，用作滾筒回轉的軌道。在滾筒內壁鑲有縱向抄板，當滾筒回轉時，滾筒底部的種子被抄板炒起，隨著滾筒的回轉，抄板中的種子漸漸均勻散落。處于均勻散落狀態的種子受到熱風的吹拂，使種子中的水分蒸發出來。出料時，滾筒逆時針旋轉，谷物順著導料板滑出。
