原料先進入立式烘干塔，粗物料直接落入烘干兼粉磨磨內，細物料通過烘干塔后由旋風筒收回和粗物料一同進磨。出磨物料再進行分選。熱氣體分兩路分別進入立式烘干塔和磨機，并分別由排風機排出。
    烘干塔好比一個氣流干燥機，物料在中間喂入，粗物料垂直下落，和高速氣流進行逆流熱交換，可降低1%～2％的水分。小于5mm的細物料被氣流帶走，進行順流熱交換，由于傳熱面積大，干燥速度快。這樣總的入磨物料水分可從7％～8％降至4％，并且使物料得到了預熱，從而減輕了磨內的烘干任務。

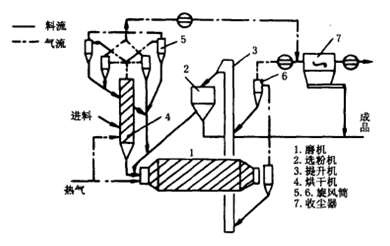

    下圖為帶烘干塔的粉磨系統：

    烘干塔是一個靜止的設備，作為烘干容積看，比之磨機更為輕便，同時通風阻力也較磨機低，雖然只能起到預烘干作用，但和磨機配合使用，亦有可取之處。
    裝設烘干塔還有利于經濟的利用低溫廢氣，干法窯尾有足夠的廢氣可用于烘干原料。但是由于溫度低、熱焓小，所以單位生料需用的廢氣量大。對于小型磨順利通過廢氣問題不大，對大型磨就會有困難，加設烘干塔就是解決問題的一個途徑。
    將一部分熱風先通到烘干塔對物料進行預烘干，那么進磨的熱風量就可減少。這樣一方面擴大了總喂料水分的允許范圍，已于前述。另一方面，因為磨內風速降低，大大降低了通風阻力，烘干塔是中空的，阻力小，熱風進烘干塔要比進磨機流體阻力小得多。
    當然在烘干塔中，熱效率要差一些，出塔廢氣溫度達150℃和出磨的80～90℃相比要高，故總的熱風量要多一些。但是作為預烘干用的這部分熱風，經預烘干后，廢氣溫度很低，已起不到多少烘干作用了。如果這部分熱風全部在磨內通過，當通過磨機后倉時，烘干作用小，而通風阻力大，浪費電能。
    所以總的來說，利用烘干塔作為預烘干，分別通風，總的通風電耗要低。
